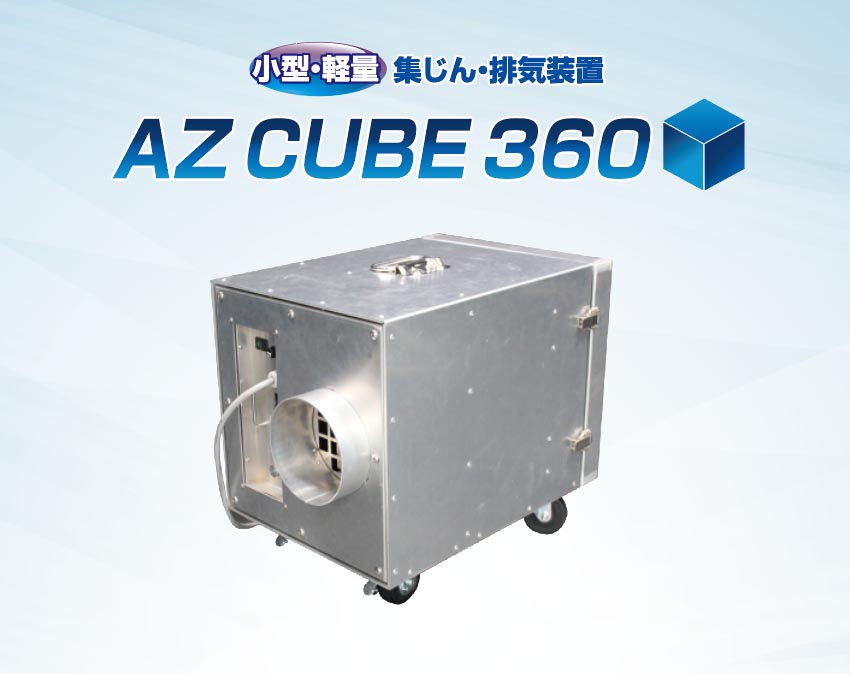

■小型で頼れる AZ CUBE 360
建築物や工作物の解体・改修工事の現場では、空中を舞う目に見えない「粉じん」が健康リスクになります。
特にアスベストや鉛を含む建築材料を扱う際などしっかりとした対策が必要です。
AZ CUBE 360は、アゼアスが長年培ってきた集じん・排気装置（*1）開発技術を活かしつつ、小型化した新モデル。
アスベスト除去はもちろん、粉じんの飛び交う製造現場や室内の空気環境改善にもぴったりな一台です。
*1集じん・排気装置 とは
石綿除去作業などで用いられる集じん・排気装置は、作業場を外気より低圧(負圧）に保ち、有害粉じんの外部漏えいを防止する装置。HEPAフィルタを搭載し、0.3μm以上の粒子を99.97％以上除去することができる性能が求められる。石綿除去作業において作業区域の空気は1時間に4回以上入れ替える必要があり、ダクトの配置や密閉性の確保も重要になる。安全維持には、フィルタの定期交換やスモークテスタなどの確認作業も欠かせない。（ ※1・2）
■コンパクトサイズに機能性を
AZ CUBE 360の魅力はコンパクトサイズと機能性の両立にあります。

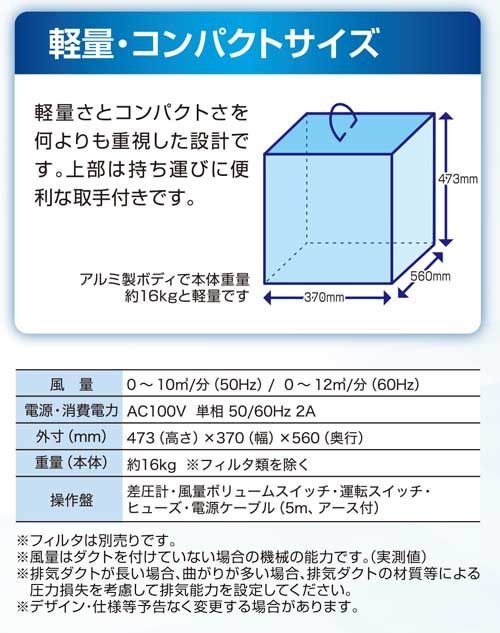

風量0～10㎥/分（50Hz時）/～12㎥/分(60Hz時)の排気能力を持ちながら、高さ473mm×幅370mm×奥行560㎜（うちダクト部分50㎜）、本体重量約16kgというコンパクトサイズで狭いスペースへの移動・設置が容易です。
また、接合部には密閉性に優れた構造を採用しており、有害粉じんが外部へ漏れにくい設計。1台で最大180㎥の空間の負圧隔離（*2）にも適しています。（※電源周波数地域60Hz時）
*2 負圧隔離 とは
密閉養生などで隔離された区域の空気圧を外部より低圧(負圧）に保ち、集じん・排気装置を用いて作業場の空気の流れを一方向に制御することで、有害粉じんなどが区域外に漏れ出るのを防ぐ方法。石綿除去作業など、有害粉じんが飛散する作業現場での安全性確保、環境配慮対策の一つ。 （※2）
AZ CUBE 360に詰め込まれた“こだわり”
■「丈夫・軽い・持ちやすい」を実現した小型軽量・アルミボディ
これまでの小型の集じん・排気装置は樹脂製の筐体が主流でした。しかし、樹脂製筐体は保管状況や使用状況により劣化・破損が発生しやすく、作業中に粉じんの漏えいリスクがつきまとうものでした。
その一方、劣化に強く頑丈な鉄製筐体の機種も存在するものの、鉄製は筐体が重く、現場への搬入・搬出の際に負担がかかるという課題がありました。

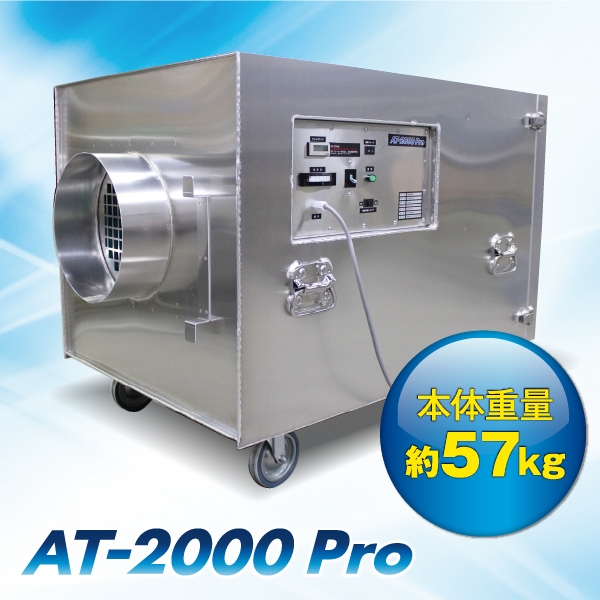

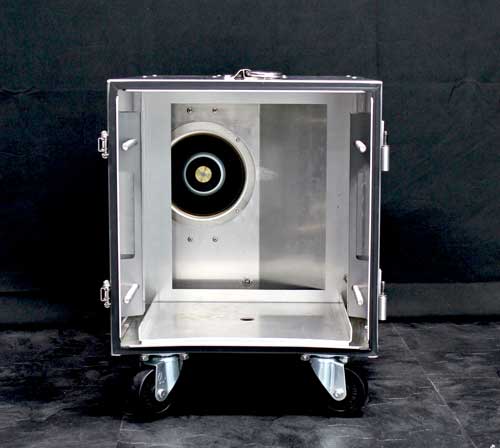

AZ CUBE 360はアゼアスがAT-2000Proの開発にあたり獲得したアルミ筐体製作のノウハウを活かし、小型で軽量な強いアルミ合金製の筐体を実現しています。
アルミ製ボディで軽量化を実現。可能な限り溶接加工で密閉性を向上し、ネジの緩みによる性能劣化を低減することも可能に。
粉じんの漏えいを防ぐことを何よりも重視した設計の石綿除去作業用の集じん・排気装置です。

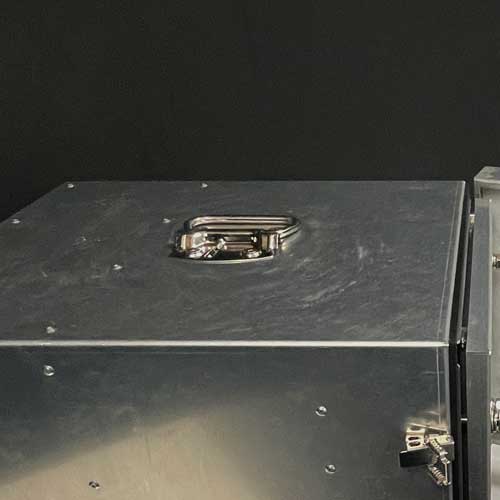

■本体上部にハンドル、下部にキャスターを搭載

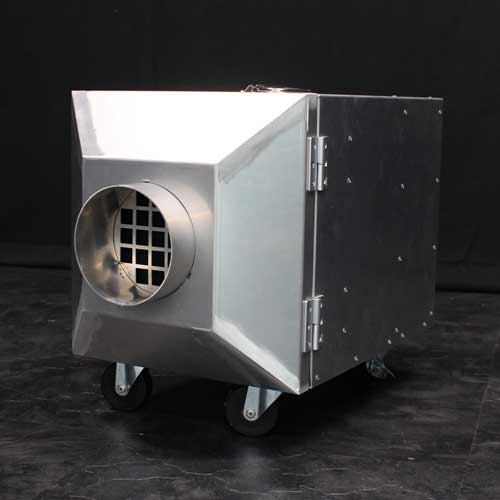

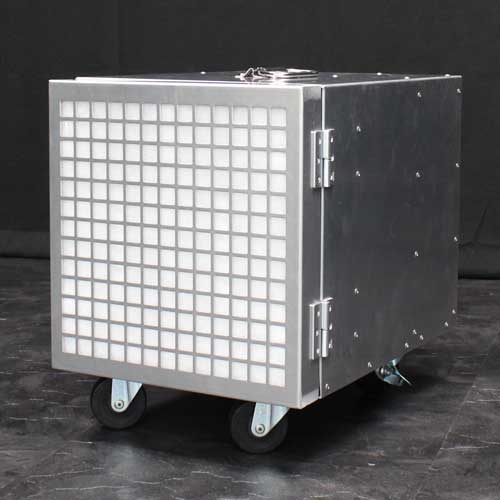

AZ CUBE 360は高さ473mm×幅370mm×奥行560mm、重量約16kgと持ち運びやすいサイズに加えて上部にハンドル、下部にキャスター付き。狭い現場でもスムーズに移動が可能で、エレベーターや階段のない現場でも、手軽に運べるよう工夫されています。
小型のため乗用車でも複数台をまとめて運ぶことができ、従来の集じん機と比較して搬入・搬出の手間をぐっと減らせるのもポイントです。
■国内生産だからできる安定供給体制
AZ CUBE 360は一貫して国内で製造しているため、万が一の機械故障や不良などの際に早急に部品供給が可能です。
海外製品にありがちな
・価格や供給が安定しない
・部品供給に時間がかかる
・実際の性能が分からない
などのご心配も不要で長く使っていただけます。
AZ CUBE 360 最大の魅力 徹底した漏えい防止対策「水コーキング接着」
AZ CUBE 360の開発には、当社が長年にわたり培ってきた漏えい防止のノウハウが詰まっています。
新たな漏えい防止対策として注目いただきたいのが、フレームの歪みにより不良が生じやすいフィルタ周辺部の気密性向上のため「水コーキング」という特殊な接着工法を採用している点です。
●コーキングと気密不良
コーキング接着(*3)は、集じん・排気装置の製造に必要不可欠な密閉技術ですが、初期段階で発生するコーキング不良や経年劣化により剥がれやすくなる課題がありました。さらにコーキング箇所に不具合がある場合、有害粉じんを適切にフィルタで捕集することができなくなります。また、吸引した粉じんが不良箇所から外部へ漏えいした場合、作業者や周辺環境の安全が損なわれるおそれがあります。
*3コーキング接着 とは
気密性や防水性を高めるため機械装置の接合部・隙間に専用の充填材を施す処理。外部からの水や空気の侵入を防ぎ対象物の耐久性や安全性を向上させる。集じん・排気装置では、漏えい発生原因箇所となるリベット・ビス等の部品・フレームと本体の接合部・操作盤・電気部品の貫通部などに対して、一般的にコーキング接着による密閉化処理が施される。
●特殊な接着工法「水コーキング」
AT-2000Proはコーキング接着が必要な箇所をアルミ全溶接に代替する方法で高い気密性を誇ります。
しかし、AZ CUBE 360のような小型装置に全溶接という加工を行うことは大きさと内部構造の関係上、困難を極めました。

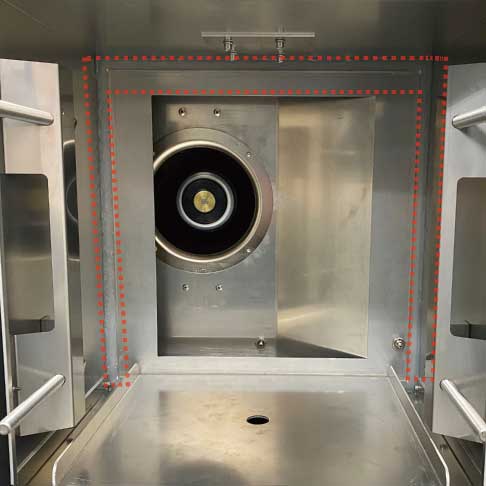

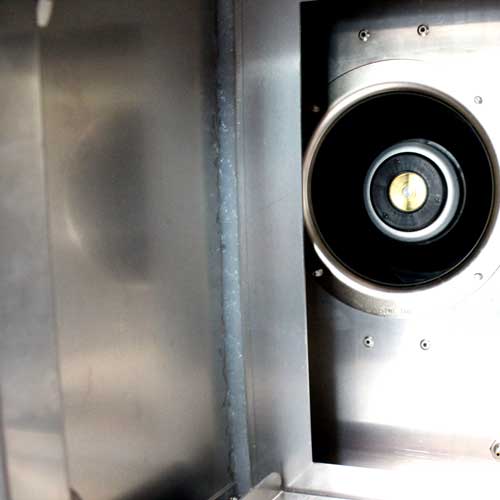

そこでAZ CUBE 360では新たに「水コーキング」と呼ばれる、低粘度のシリコンゴムを大量に使用する特殊な接着工法を導入。接着強度と耐久性が向上し、長期間にわたって高い気密性を維持できる工夫がされています。
水コーキング接着の採用により、一般的な集じん・排気装置と比べて有害粉じん等が外へ漏れるリスクを減らし、高水準の安全性を確保しつつ環境配慮にもつなげます。
加えてリベット等によって筐体に貫通部ができることを防ぐ２重筐体構造を採用し、安全性の確保に向けた設計を徹底しています。
■まとめ 利便性と安全性の両立を
AZ CUBE 360は、小型軽量ながら高い集じん能力と安全性を両立した集じん・排気装置です。
・アルミ製で頑丈、そのうえ軽量・コンパクト
・日本製で性能・部品供給も安心
・ハンドル・キャスター付きで狭い場所への設置・移動がしやすい
・粉じん漏えいを防ぐ「水コーキング」を採用
AZ CUBE 360は、AT-2000Proの開発・供給で培った確かな技術力とノウハウをもとに、有害粉じん対策を必要とされる現場の皆様からいただいたお声・ご要望を反映して設計された製品です。
集じん・排気装置を扱う環境下で機械のことを熟知されているプロフェッショナルの皆様にご満足いただける性能と機能を備えていると、自信をもってご提案いたします。
-------------------------------------------------------------------------------------------------------------------------------------------
AZ CUBE 360及び集じん・排気装置についての
詳しい資料をご希望・お見積りのご相談は下記よりお気軽にお問い合わせください。
参考出典 -----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
※1 アスベスト除去現場等で使用される 集じん・排気装置の適切な使用について
https://www.mhlw.go.jp/file/05-Shingikai-11201000-Roudoukijunkyoku-Soumuka/0000022623.pdf
※2 建築物等の解体等に係る石綿ばく露防止及び 石綿飛散漏えい防止対策徹底マニュアル令和３年３月 （令和６年２月改正）
